滑石瓷材料

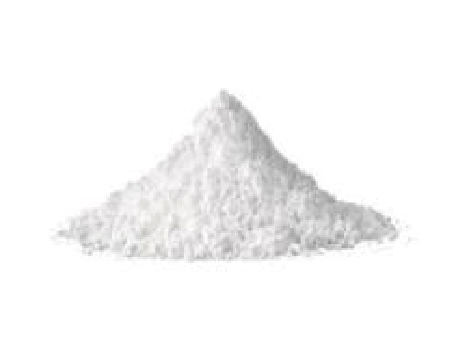

MgSiO₃ 斜顽火辉石
名称 item | 测试条件 test condition | 单位 unit | 普通瓷 porcelain | 滑石瓷 steatite | 75瓷 75% alumina | 85瓷 85% alumina | 莫来石瓷 mullite porcelain | 堇青石瓷 cordierite porcelain | 刚玉瓷 corundum | 95瓷 95% alumina | 96瓷 96% alumina | 碳化硅 carborundum | 氧化锆 zirconia |
| 化学成分 | % | Al2O3-SiO2-R2O | MgO-SiO2 | Al2O3-SiO2 | Al2O3-SiO2 | Al2O3-SiO2 | MgO-Al2O3-SiO2 | Al2O3 | Al2O3 | Al2O3 | SiC | ZrO2 | |
| chemical composition | |||||||||||||
| 体积密度 | g/cm3 | 2.0~2.2 | 2.7 | 3.2 | 3.4 | 2.6~2.8 | 1.8~2.4 | 2.2~2.4 | 3.6 | 3.7 | 2.8 | 6 | |
| density | |||||||||||||
| 吸水率 | % | 0.5 | 0 | 0 | 0 | 0~1 | 0~15 | 5~15 | 0 | 0 | 5~15 | 0 | |
| water absorption | |||||||||||||
| 硬度 | HRA | 60~70 | 80 | 70~80 | 90 | 90 | 90 | 92 | 88 | ||||
| hardness | |||||||||||||
| 抗弯强度 | Mpa | 50~80 | 110 | 200 | 220 | 70~120 | 20~50 | 250 | 300 | 350~500 | 800 | ||
| bend strength | |||||||||||||
| 线膨胀系数 | 25~800℃ | ×10-6℃ | 6.5~7.5 | 5.5 | 5~8 | 4~4.5 | 1~2.5 | 9.6 | 9.6 | 4.3 | 10 | ||
| coefficient of liner thermal expansion | |||||||||||||
| 热导率 | W/m·K | 4~6 | 2~6 | 5~15 | 20-25 | 17 | 1~3 | 10~20 | 25 | 25 | 35~55 | 2.93 | |
| thermal conductance | |||||||||||||
| 介电常数 | 1MHz/20℃ | 7.5 | 8 | 8 | 6.4~7.3 | 9.4 | 9.4 | ||||||
| dielectric constant | |||||||||||||
| 介电损耗 | 1MHz/20℃ | tgδ/×10-4 | 3~8 | 3 | 0.5 | 80~90 | 2 | 2 | |||||
| dielectric loss | |||||||||||||
| 体积电阻 | 20℃ | Ω•cm | 1011 | 1011 | 1013 | 105~106 | 1014 | 1014 | 100~2 | 1013 | |||
| volume resistivity | |||||||||||||
| 击穿强度 | KV/mm | 0.5~3 | 8~15 | 5~25 | 10 | 10~20 | 5~9 | 15~35 | 15~35 | ||||
| breakdown strength | |||||||||||||
| 热震性 | △T | 300 | 250 | 400 | 500 | 800 | 600 | 600 | 350 | 250 | |||
| heat shock resistance | |||||||||||||
| 断裂韧性 | MPa·m3/2 | 1.8 | 1.4 | 3~4.5 | 3~4.5 | 4~5 | 5~10 | ||||||
| fracture toughness |
| 干压标准公差 | ||
| 长度和宽度h | mm | +- 1% |
| 厚度 | mm | +- 10% |
| 孔径 | < 2mm | < 2mm |
| 2 - 10 mm | +- 0.15 | |
| > 10 mm | +- 1% | |
| 半径和角 | mm | 0.3 |
| 加工标准公差 | ||
| 厚度 | mm | +- 0.05 |
| 平行度 | mm | < 0.05 |
| 平面度 | mm | <0.0006 |
| 粗糙度 | mm | 0.15 +- 0.1 |
(1)先进陶瓷——定义未来的关键材料
先进陶瓷作为具有重大革新价值的尖端材料，凭借独特可定制的物理化学性能，突破传统材料边界，为高科技产业核心赋能，是驱动行业技术创新与产业升级的关键支撑。 从照明、家电到新能源、5G通信及电子产业，先进陶瓷以定制化核心性能，成为各领域高端产品的核心组件，为产品高性能、高可靠运行筑牢根基。
(2)材料应用领域
| 领域 | 性能 | 应用领域 |
| 家电行业 | 优异电气绝缘性能、高温稳定性、机械强度 | 空调、冰箱、洗衣机、热水器等家电内部，以绝缘、耐热、耐磨、传感等核心功能，保障家电安全运行、节能耐用与精准控温 |
| 照明行业 | 绝缘性能、高温稳定性、机械强度 | 陶瓷灯头灯座、陶瓷LED模组及射灯，适配多类照明场景，保障系统长期安全稳定运行 |
| 新能源行业 | 高绝缘性能、耐高温、抗热震、化学惰性 | 新能源汽车高压直流继电器陶瓷壳体、氧传感器陶瓷探针及光伏关键陶瓷部件，保障能源系统极端工况下稳定耐久 |
| 5G通信行业 | 低介电损耗、高导热性能、精准频率稳定性 | GNSS/WLAN/RFID陶瓷定位天线（含高精度叠层天线），为通信设备提供高速稳定信号传输支撑，适配多元场景 |
| 电子行业 | 高硬度、优良耐热性能、稳定电学性能、精准尺寸精度 | 瓷壳、瓷管、瓷棒等精密电阻基体产品，为高精度、高稳定性电子元件提供可靠保障 |
我们与客户深度协同，依托先进陶瓷全维度性能谱系（超强绝缘性能、可控导电、极端耐温、卓越耐磨等），联合研发高性能产品及系统解决方案，助力客户攻克技术难关、强化市场竞争力。
康荣，以材料创新驱动产业迭代，致力于成为先进陶瓷领域的引领者与标杆企业！
| 序号 | 性能类型 | 先进陶瓷 | 金属 | 聚合物(塑料树脂、 橡胶、纤维) | 专业评估说明 | 核心对比说明 |
| 1 | 硬度 | 优良（+） | 较差（-） | 较差（-） | 维氏硬度1500-2500HV，远超金属（钢材200-800HV）与聚合物，高载荷耐受能力突出。 | 硬度为金属3-12倍、聚合物10-20倍，适配严苛摩擦与高压载荷场景。 |
| 2 | 耐磨性 | 优良（+） | 较差（-） | 较差（-） | 摩擦系数0.1-0.3，耐磨性能为金属5-10倍、聚合物10-20倍，结构完整性持久。 | 耐磨性能远超二者，显著延长组件服役寿命。 |
| 3 | 尺寸稳定性 | 优良（+） | 较差（-） | 较差（-） | 热膨胀系数1-6×10⁻⁶/℃，-200℃至1000℃温变下变形量＜0.01%，精度保持性优异。 | 稳定性远超金属与聚合物，保障高精度产品工况可靠性。 |
| 4 | 密度/重量 | 优良（+） | 较差（-） | 优良（+） | 密度2.5-4.5g/cm³，仅为钢铁（7.8g/cm³）的30%-58%，轻量化特性显著。 | 轻量化优势与聚合物相当，大幅优于金属，降低设备负荷。 |
| 5 | 散热性能 | 优良（+） | 一般（o） | 较差（-） | 氧化铝/氮化铝陶瓷导热系数150-230W/(m·K)，远超聚合物（＜1W/(m·K)），接近部分金属。 | 散热效能优异，适配电子器件热管理，优于聚合物、接近部分金属。 |
| 6 | 耐高温性 | 优良（+） | 一般（o） | 较差（-） | 长期使用温度800-1600℃，高温强度保留率＞80%，金属600℃以上软化，聚合物200℃以上分解。 | 耐高温极限远超二者，适配高温炉、航天器等严苛场景。 |
| 7 | 绝缘性能 | 优良（+） | 较差（-） | 一般（o） | 介电强度10-20kV/mm，体积电阻率＞10¹⁴Ω·cm，部分组分可实现选择性导电。 | 绝缘性远超金属，稳定性优于聚合物，适配高压、精密电子场景。 |
| 8 | 耐高压性 | 优良（+） | 一般（o） | 较差（-） | 依托优异绝缘性，可承受10-50kV极端电压冲击，性能无衰减。 | 高压耐受能力突出，金属易击穿、聚合物易老化，难以替代。 |
| 9 | 耐化学腐蚀性 | 优良（+） | 较差（-） | 较差（-） | 化学惰性强，腐蚀速率＜0.001mm/年，耐受强酸强碱、蚀刻剂及氧化侵蚀。 | 耐腐性远超易锈蚀金属与易分解聚合物，适配化工、半导体场景。 |
| 10 | 生物相容性 | 优良（+） | 较差（-） | 一般（o） | 氧化铝/氧化锆类符合ISO 10993标准，无细胞毒性，表面光滑可抑制细菌附着。 | 适配医疗植入体，优于易引发体内反应的金属与易降解聚合物。 |
